Xin AnengsuministrosTransporte del rodillo locoSoluciones diseñadas para soportar el lado cargado de las cintas transportadoras y al mismo tiempo reducir el hundimiento de la cinta, la resistencia al funcionamiento y el desgaste innecesario. Con un diseño centrado en una rotación estable, un sellado confiable y un descentramiento radial controlado, estos rodillos pueden soportar aplicaciones exigentes de manipulación de materiales a granel y están diseñados para hasta 30 000 horas de servicio en condiciones de trabajo normales.
Un rodillo loco de transporte es uno de los componentes esenciales en un sistema de cinta transportadora porque soporta continuamente tanto la cinta transportadora como el material que se transporta. Las ruedas guía seleccionadas correctamente ayudan a mantener la forma de la correa, distribuir la carga, reducir la fricción y promover un transporte estable. Esta guía explica cómo funcionan los rodillos de transporte, sus componentes principales, factores de rendimiento, configuraciones disponibles, consideraciones de selección y prácticas de mantenimiento. También examina por qué se deben considerar la precisión de los rodillos, los rodamientos, el sellado, la calidad del material y las condiciones operativas del transportador al elegir un proveedor de poleas guía.
Tabla de contenido
- ¿Qué es un rodillo loco portador?
- ¿Cómo funciona un rodillo tensor de transporte?
- ¿Cuáles son los componentes clave?
- ¿Qué beneficios proporciona?
- ¿Qué tipos de ruedas guía están disponibles?
- ¿Cómo se debe seleccionar el rodillo adecuado?
- ¿Qué factores técnicos afectan el rendimiento?
- ¿Cómo se puede extender la vida útil de la rueda guía del transportador?
- Preguntas frecuentes
- Conclusión

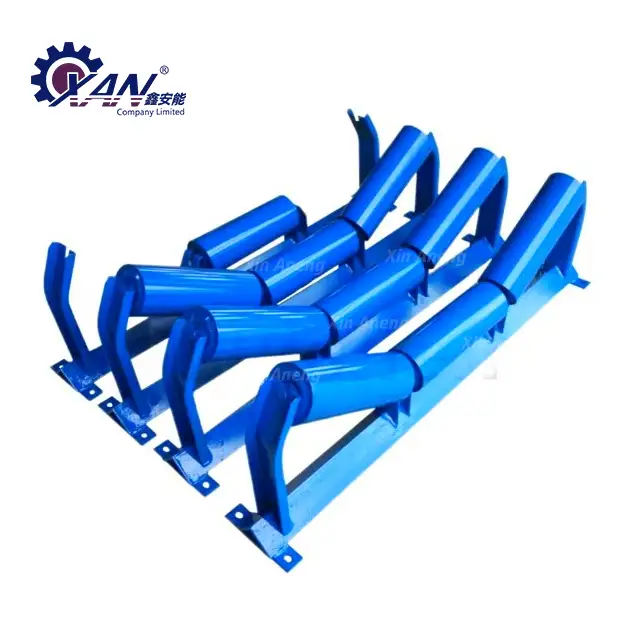

¿Qué es un rodillo loco portador?
Un rodillo loco de transporte es un componente transportador giratorio instalado debajo del lado de transporte de una cinta transportadora. Su función principal es sostener la cinta y el material a granel que se coloca sobre ella mientras la cinta se mueve a lo largo de la ruta de transporte.
A diferencia de una polea impulsora del transportador, que proporciona la fuerza motriz, una rueda guía proporciona principalmente soporte mecánico y contacto rodante controlado. Normalmente se disponen varios rodillos como un juego de guías, lo que permite que la correa mantenga un perfil adecuado mientras transporta el material.
Dependiendo del diseño del transportador, las ruedas guía se pueden configurar como ruedas guía estándar, disposiciones planas, diseños orientados al impacto, configuraciones autoalineantes o soluciones en forma de V. La configuración correcta depende del ancho de la correa, las características del material, la velocidad del transportador, las condiciones de carga y los requisitos de instalación.
Por lo tanto, para los fabricantes e integradores de sistemas, seleccionar el rodillo loco portador adecuado no es simplemente una decisión de compra de componentes. Afecta directamente la estabilidad del transportador, el seguimiento de la correa, el consumo de energía, la frecuencia de mantenimiento y la vida útil.
¿Cómo funciona un rodillo tensor de transporte?
Durante el funcionamiento, la cinta transportadora se mueve sobre una serie de rodillos giratorios. A medida que se carga material a granel en la cinta, su peso se transfiere a través de la cinta al juego de ruedas guía y luego al bastidor del transportador.
Un sistema de transporte bien diseñado realiza varias funciones simultáneamente:
- Soporta el peso de la cinta transportadora vacía.
- Soporta la carga de material que se transporta.
- Ayuda a mantener el perfil del cinturón previsto.
- Reduce la flacidez del cinturón entre los puntos de soporte.
- Limita la resistencia a la rodadura durante el transporte.
- Ayuda a mantener un transporte de material fluido.
- Reduce la tensión innecesaria en la cinta transportadora.
En un transportador de artesa típico, varios rodillos se colocan en ángulo para formar una artesa. Esta configuración aumenta la capacidad de la banda para retener materiales a granel y puede mejorar la capacidad de transporte sin requerir un ancho excesivo de la banda.
¿Cuáles son los componentes clave?
La confiabilidad de una polea transportadora depende de la interacción de varios componentes y no solo de la carcasa del rodillo. Un conjunto típico de rueda guía de transporte puede incluir un eje, cojinetes, sellos, tapas de extremo, asientos de cojinete, tubo de rodillo y lubricación adecuada.
| Componente | Función primaria | Por qué es importante |
|---|---|---|
| Tubo de rodillo | Proporciona la superficie de soporte giratoria para la correa. | Afecta la suavidad de marcha, la durabilidad y el contacto de la correa. |
| Eje | Proporciona soporte estructural para el conjunto giratorio. | Debe soportar cargas operativas sin deformación excesiva. |
| Cojinete | Permite que el rodillo gire con resistencia controlada. | Influye directamente en la calidad de rotación y la vida útil. |
| Sello | Ayuda a evitar que entren contaminantes en el área del rodamiento. | Importante para entornos polvorientos, húmedos y exigentes |
| Tapa final | Soporta y protege los componentes internos. | Contribuye a la integridad del ensamblaje y al rendimiento del sellado. |
| Lubricación | Reduce la fricción interna y el desgaste. | Admite un funcionamiento más suave y mayor durabilidad de los rodamientos. |
Por esta razón, el control de calidad debe abarcar materias primas, rodamientos, sellos, precisión de producción, procesos de ensamblaje e inspección final en lugar de centrarse únicamente en la apariencia externa del rodillo.
¿Qué beneficios proporciona?
1. Mejor soporte del cinturón
El soporte continuo reduce el hundimiento excesivo de la correa y ayuda a mantener una superficie de transporte estable. Esto es particularmente importante cuando el transportador manipula materiales a granel pesados o cargados continuamente.
2. Desgaste reducido de la correa
Distribuir uniformemente la carga de material ayuda a reducir la tensión localizada en la correa. La rotación adecuada de los rodillos también puede minimizar la fricción innecesaria entre la correa y el sistema de soporte.
3. Manipulación de materiales más suave
La rotación estable de la rueda guía permite que la correa se desplace consistentemente a lo largo de la ruta del transportador. Esto puede contribuir a un flujo de material más fluido y reducir las perturbaciones operativas.
4. Mayor vida útil de la cinta transportadora
Cuando la correa está correctamente soportada y se controla la resistencia a la rodadura, se pueden reducir tensiones mecánicas innecesarias. Con el tiempo, esto puede contribuir a prolongar la vida útil de la correa y reducir los costos de reemplazo.
5. Menores requisitos de mantenimiento
Los rodamientos confiables, el sellado efectivo, la fabricación precisa y los materiales adecuados pueden reducir la frecuencia del reemplazo prematuro de las ruedas guía y el tiempo de inactividad no planificado del transportador.
¿Qué tipos de ruedas guía están disponibles?
No existe una única configuración de rueda guía adecuada para cada transportador. Diferentes diseños de transportadores y condiciones de manejo de materiales requieren diferentes disposiciones de soporte.
- Ruedas guía de canal estándar:Comúnmente utilizado en el lado cargado de cintas transportadoras de material a granel para formar un perfil de canal.
- Ruedas guía planas:Adecuado para aplicaciones donde se requiere un perfil de correa plano.
- Ruedas guía de impacto:Diseñado para áreas donde el material cae sobre la banda y se requiere absorción de impacto adicional.
- Ruedas guía autoalineantes:Se utiliza para ayudar a controlar el seguimiento de la correa y reducir su desplazamiento.
- Ruedas guía en forma de V:Se utiliza para configuraciones de transportador particulares donde se prefiere una disposición de soporte en forma de V.
Al diseñar o actualizar un sistema transportador, el tipo de rueda guía debe seleccionarse junto con la correa, la polea, el soporte, el punto de carga y la estructura general del transportador en lugar de tratarse como un componente aislado.
¿Cómo se debe seleccionar el rodillo adecuado?
Elegir el rodillo correcto requiere más que coincidir con un número de pieza del catálogo. Los ingenieros y los equipos de compras deben evaluar el entorno operativo completo.
- Determinar el ancho del cinturón:Los cinturones más anchos generalmente requieren sistemas de soporte más grandes y configurados de manera más apropiada.
- Verifique la velocidad de la correa:Las velocidades más altas imponen mayores exigencias en cuanto a estabilidad rotacional, equilibrio, rodamientos y sellado.
- Evaluar la capacidad de transporte:La disposición de rodillos debe soportar tanto el peso de la correa como la carga máxima de material.
- Considere las características del material:Los materiales abrasivos, polvorientos, húmedos, pegajosos o corrosivos pueden requerir opciones de materiales y sellado específicos.
- Revisar las condiciones de instalación:La temperatura, la humedad, la exposición al polvo, la instalación en exteriores y las condiciones de limpieza pueden influir en la selección del rodillo.
- Confirmar compatibilidad dimensional:Las dimensiones del eje, el diámetro del rodillo, la configuración del marco y las dimensiones de montaje deben coincidir con el transportador.
Por ejemplo, los datos publicados sobre el rendimiento de la polea tensora pueden cubrir anchos de cinta desde aproximadamente 500 mm hasta 2400 mm, y la capacidad de transporte varía según el ancho y la velocidad de la cinta. Esto demuestra por qué los parámetros operativos deben confirmarse antes de finalizar una especificación.
¿Qué factores técnicos afectan el rendimiento?
La precisión es una de las consideraciones más importantes al evaluar un rodillo transportador industrial. Un descentramiento radial excesivo puede aumentar la vibración y la resistencia, mientras que el rendimiento deficiente del rodamiento o del sellado puede acortar la vida útil.
| Factor de rendimiento | Efecto potencial | Enfoque recomendado |
|---|---|---|
| Desviación radial | Puede influir en la vibración y en la estabilidad de funcionamiento de la correa. | Mantener la precisión de fabricación adecuada |
| Calidad del rodamiento | Afecta la resistencia a la rotación y la durabilidad. | Utilice rodamientos adecuados para las condiciones de funcionamiento. |
| Rendimiento de sellado | Ayuda a proteger los componentes internos de la contaminación. | Haga coincidir los sellos con el polvo, la humedad y la exposición ambiental |
| Superficie del rodillo | Influye en el contacto de la correa y en la resistencia al funcionamiento. | Mantenga la superficie lisa y correctamente terminada. |
| Fuerza del eje | Determina la resistencia a cargas axiales y operativas. | Seleccione las dimensiones según la carga real. |
| Lubricación | Influye en la fricción y el desgaste de los rodamientos. | Utilice grasa adecuada y protección interna eficaz. |
Según la información técnica disponible, los rodillos de Xin Aneng utilizan rodamientos especializados, grasa a base de litio y sellado interno y externo. El producto está especificado para hasta 30.000 horas en condiciones normales de trabajo, aunque la vida útil real dependerá de la carga, la velocidad, el entorno, el mantenimiento, la instalación y otros factores operativos.
¿Cómo se puede extender la vida útil de la rueda guía del transportador?
Incluso una polea guía bien fabricada requiere una instalación y un mantenimiento adecuados. Un programa de mantenimiento preventivo puede ayudar a identificar problemas antes de que se conviertan en fallas en la correa o el transportador.
- Inspeccione los rodillos periódicamente para detectar ruidos o vibraciones anormales.
- Verifique si hay signos de rotación atascada o de alta resistencia.
- Inspeccione los sellos en busca de daños visibles o contaminación.
- Supervise el seguimiento de la correa e investigue la desviación persistente de la correa.
- Retire el material acumulado alrededor del conjunto del rodillo.
- Verifique que los marcos de montaje y los ejes no estén flojos o deformados.
- Reemplace los rodillos dañados rápidamente para evitar daños secundarios a la correa.
- Mantenga registros de mantenimiento para identificar patrones de fallas recurrentes.
La inspección de rutina es especialmente importante en minería, agregados, puertos, generación de energía, cemento, metalurgia y otros entornos de manipulación de materiales a granel donde los transportadores pueden operar durante largos períodos bajo cargas sustanciales.
Preguntas frecuentes
¿Cuál es el propósito principal de un rodillo loco portador?
El objetivo principal es soportar el lado cargado de una cinta transportadora y el material que se transporta. Ayuda a mantener la forma de la correa, reducir la flacidez, controlar la resistencia a la rodadura y promover un manejo estable del material.
¿Cuál es la diferencia entre una rueda guía de transporte y una rueda guía de retorno?
Una rueda guía de transporte sostiene el lado de transporte cargado de la banda, mientras que una rueda guía de retorno sostiene el lado de retorno vacío mientras la banda viaja de regreso hacia el área de carga del transportador.
¿En qué se diferencia una rueda guía de transporte de una rueda guía de impacto?
Una rueda guía de transporte estándar sostiene principalmente la correa y el material durante el transporte. Una rueda guía de impacto generalmente se coloca en zonas de carga donde la caída del material crea fuerzas de impacto más altas y se requiere protección adicional de la correa.
¿Cuánto tiempo puede durar un rodillo tensor de transporte?
La vida útil depende de la carga, la velocidad, el material, el entorno, la instalación, el mantenimiento, la calidad del rodamiento y el sellado. Xin Aneng especifica hasta 30.000 horas en condiciones normales de trabajo, pero el rendimiento real debe evaluarse según la aplicación específica.
¿Qué información deben proporcionar los compradores al realizar el pedido?
Normalmente, los compradores deben proporcionar el ancho de la correa, la velocidad de la correa, la capacidad de transporte, las características del material, la disposición del transportador, el diámetro de los rodillos, las dimensiones del eje, el entorno de instalación y cualquier requisito técnico o dimensional aplicable. Proporcionar información completa ayuda al fabricante a recomendar una configuración adecuada.
Conclusión
Un rodillo loco portador puede ser un componente relativamente pequeño dentro de un sistema transportador completo, pero su influencia en el soporte de la correa, la estabilidad del manejo de materiales, el desgaste, el mantenimiento y la eficiencia operativa general es significativa. La combinación correcta de estructura de rodillos, cojinetes, sellos, lubricación, precisión dimensional y diseño específico de la aplicación puede ayudar a los operadores de transportadores a lograr un rendimiento más confiable a largo plazo.
Para proyectos que requieren componentes transportadores confiables, la solución de rodillo tensor portador de Xin Aneng ofrece una opción para aplicaciones exigentes de transporte de materiales a granel. Si está seleccionando rodillos para un nuevo transportador, reemplazando las ruedas guía existentes o desarrollando un sistema de transporte personalizado,contáctanoscon el ancho, la velocidad, la capacidad y las condiciones operativas de su correa para discutir una solución adecuada para su proyecto.
