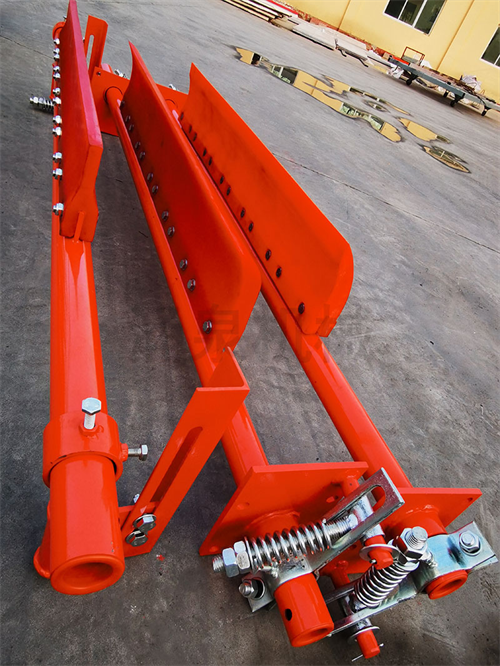

El limpiador de doble carril con contrapeso antibrazo de cinta transportadora es un nuevo tipo de limpiador que tiene las características de rendimiento estable, buen efecto de limpieza y fácil desmontaje y montaje.
El limpiador del transportador incluye bloque de polea fijo, cable de acero, biela, conjunto de raspador de caucho, contrapeso, cojinete deslizante dividido, conjunto de raspador de metal y otros componentes. La siguiente es una breve introducción a cada componente y su función.
1. Cinta transportadora
La cinta transportadora es una parte importante del transportador, el costo de la cinta transportadora en el transportador representa del 30% al 50% del costo de todo el equipo, y algunas condiciones de trabajo específicas requieren que la cinta transportadora tenga las características de resistencia al desgaste, resistencia al calor, retardante de llama, resistencia al aceite y resistencia al ozono. Durante el funcionamiento del transportador, la carga sobre la cinta transportadora es extremadamente compleja y, además de la tensión de tracción longitudinal, está sujeta a la tensión de flexión a través del rodillo y el rodillo. La mayoría de los daños en las correas se manifiestan como desgaste de la superficie de trabajo y los bordes, roturas, desgarros y descamaciones causados por el impacto de materiales grandes y afilados. En el diseño del limpiador, es necesario seleccionar el material del bloque de limpieza adecuado para evitar en la medida de lo posible dañar la cinta transportadora. Las cintas transportadoras no se describen detalladamente como sus partes.
2. Rueda simplemente
El grupo de rodillos es un componente importante de la cinta transportadora y, según el papel que desempeña en el transportador, el rodillo se puede dividir en dos categorías: el rodillo de transmisión y el rodillo inverso. La función del tambor impulsor es transferir el par proporcionado por el impulsor a la cinta transportadora.
La simplificación del rodillo inverso incluye la dirección de la cinta transportadora al final del transportador, la guía para aumentar el ángulo de envoltura de la polea de transmisión y la guía del dispositivo tensor. En el diseño del limpiador, es para el rodillo impulsor del cabezal de la cinta transportadora de alta resistencia, y el tamaño del rollo determina el ancho de la cinta transportadora y el ancho del limpiador, que tiene un cierto papel rector en el diseño del limpiador. El tambor tampoco se describe en detalle como pieza de limpieza.
3. un bloque de polea fijo
El grupo de poleas fijas se compone de tres poleas, la primera desempeña la función de invertir y la segunda y tercera poleas desempeñan la función de ajustar la distancia para que el contrapeso pueda colocarse en una posición razonable.
4. Cable de acero
El cable metálico es un elemento importante que conecta el contrapeso y la biela.
5. una biela
La biela es un elemento importante que conecta el cable metálico, el raspador de goma y el raspador de metal, que desempeña un papel en la conexión de las partes superior e inferior.
6. Conjunto raspador de goma
El conjunto del raspador de caucho comprende cuatro raspadores de caucho de la misma especificación, un eje del raspador de caucho, un asiento del raspador, un perno de fijación del asiento del raspador y del eje del raspador, un perno de fijación del raspador de caucho y del asiento del raspador, una nervadura del raspador de caucho y una tuerca de cabeza del raspador de caucho. El conjunto del raspador de goma es un componente crítico del limpiador general.
7. contrapeso
La fuerza de presión del raspador de goma la proporcionan dos juegos de contrapesos, cada uno de los cuales consta de cuatro piezas de hierro fundido con un peso único de diez kg y dos piezas de hierro fundido con un peso único de cinco kg.
8. Cojinete deslizante partido
El rodamiento deslizante dividido es más fácil de instalar que el rodamiento, lo que aporta comodidad al proceso de montaje del limpiador, soporta una gran fuerza y su parte de trabajo no suele moverse en un ángulo grande, y es más conveniente llenar el lubricante.
9. un conjunto raspador de metal
El conjunto del raspador metálico consta de una pieza de acero resistente al desgaste hecha de M13, un soporte del raspador metálico, un eje del raspador metálico, una barra de compresión, un resorte de compresión, un eje del resorte de compresión, un perno de fijación para el asiento del raspador y el eje del raspador, y un tornillo de fijación para la barra de compresión y el eje del raspador metálico.
