Transmisión de maquinaria
La transmisión de maquinaria se puede dividir en material de transmisión de material a granel (como: transporte de cinta 、 transportador de tornillo, elevador de cubos, transporte de inclinación grande, etc.) y maquinaria de transmisión logística (como: línea de ensamblaje, equipo de línea de ensamblaje, línea de transporte, transportador colgante de transporte colgante Línea, elevación, elevación neumática, elevación de la rejilla, tipo de tijera, elevación, transportador de rodillos, elevación).
Los transportadores de cinta de uso común se pueden dividir en: transportador de cinta de núcleo de lona ordinario, transporte de cinta de alta resistencia de núcleo de cuerda de acero, transporte de cinta descendente a prueba de explosión completa, transportador de cinta de enlace-retardante, transportador de cinta de doble transporte de dos velocidades, cinturón móvil reversible Transportador, transporte de cinta resistente al frío, etc.
El transportador de la correa se compone principalmente de un marco, una cinta transportadora, un rodillo de cinta, un dispositivo de tensión, un dispositivo de transmisión, etc.
Los principales parámetros técnicos del transportador de cinta
|
Ancho de cinta (mm) |
Longitud de transmisión (M) poder (KW) |
Velocidad de transmisión (EM) |
Volumen de transmisión (t/h) |
||
|
500 |
≤12 3 |
20-30 4-5.5 |
20-30 5.5-7.5 |
1.3-1.6 |
78-191 |
|
650 |
≤12 4 |
12-20 5.5 |
20-30 7.5-11 |
1.3-1.6 |
131-323 |
|
800 |
≤6 4 |
6-15 5.5 |
15-30 7.5-15 |
1.3-1.6 |
278-546 |
|
1000 |
≤10 5.5 |
10-20 7.5-11 |
20-40 11-12 |
1.3-2.0 |
435-853 |
|
1200 |
≤10 7.5 |
10-20 11 |
20-40 15-30 |
1.3-2.0 |
655-1284 |

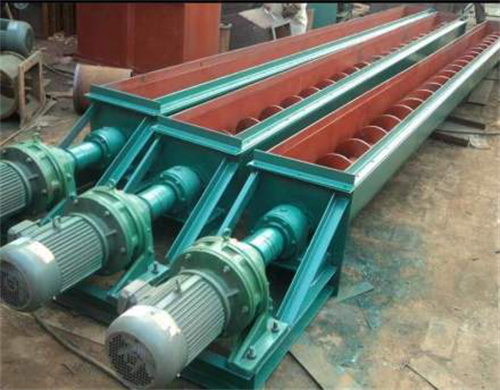

（2） Tornillo transportador
El transportador de tornillos, comúnmente conocido como Auger, es adecuado para la transmisión horizontal, la transmisión inclinada, la transmisión vertical y otras formas de materiales granulares o en polvo. La distancia de transmisión varía según la deformidad, generalmente de 2 metros a 70 metros.
Principio de transmisión:Las palas espirales giratorias moverán el material y llevarán a cabo el transportador de tornillo que transmite. La fuerza que evita que el material gire con las cuchillas del transportador de tornillo es el peso del material en sí y la resistencia de fricción de la carcasa del transportador de tornillo al material.
Características estructurales:El eje giratorio del transportador de tornillo está soldado con cuchillas espirales, y el tipo de superficie de la cuchilla tiene tipo de superficie sólida, tipo de superficie de cinta, tipo de superficie de cuchilla y otros tipos de acuerdo con los diferentes materiales transportados. El eje del tornillo del transportador de tornillo tiene un rodamiento de empuje al final de la dirección del movimiento del material para dar la fuerza de reacción axial del tornillo con el material, y cuando la longitud de la máquina es larga, se debe agregar el cojinete de colgación media.
Un transportador de doble tornillo es un transportador de tornillo con dos ejes giratorios soldados con cuchillas giratorias. Para decirlo sin rodeos, es combinar orgánicamente dos transportadores de tornillos para formar un transportador de tornillo.
La dirección de rotación del eje giratorio del transportador de tornillo determina la dirección de transmisión del material, pero el transportador de tornillo general está diseñado de acuerdo con la transmisión única para diseñar las cuchillas giratorias. Al transmitir en reversa, la vida útil del transportador se reducirá considerablemente.
(3) Elevador de cubo

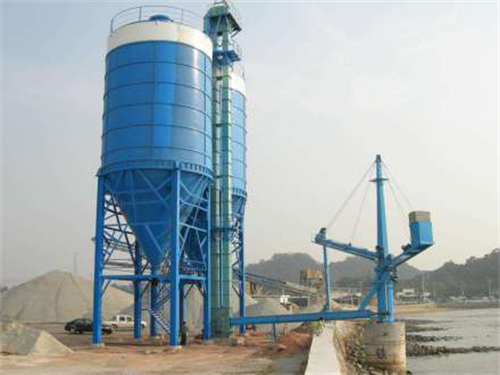

El ascensor del cuboUtiliza una serie de tolvas que se fijan uniformemente al miembro de tracción interminable para levantar verticalmente la maquinaria de transmisión continua del material.
Ascensortiene una gran capacidad de transmisión, alta altura de elevación, operación estable y confiable, ventajas significativas de larga vida, su principal rendimiento y parámetros en línea con JB3926 ---- 85 "ascensor de cubos verticales" (el equivalente estándar para referencia a los estándares internacionales y Estándares avanzados), cadena de anillo de tracción en línea con MT36 ---- 80 "cadena de anillo de alta resistencia a la extracción", este elevador es adecuado para transmitir piezas en polvo, granulares y pequeñas de materiales no abrasivos y abrasivos, como: carbón,, carbón, cemento, piedras, arena, arcilla, mineral, etc., ya que el mecanismo de tracción del polipasto es una cadena circular, se permite transmitir materiales con temperaturas más altas (temperaturas materiales de hasta 250 ° C). En general, la altura de transmisión puede alcanzar hasta 40 metros.
El principio de funcionamiento del elevador de cubo:El elevador de cubos tiene una estructura simple, operación estable, carga de recogida, descarga mixta o de gravedad, el borde del ascensor del cubo adopta una combinación de ruedas dentadas, que es fácil de reemplazar, y el borde de la rueda dentada tiene una larga vida después de un tratamiento especial, y La parte inferior puede mantener una tensión constante si el dispositivo de tensión automática de gravedad se usa para evitar resbalar o desarmar, y al mismo tiempo, cuando la tolva está bloqueada, existe una cierta tolerancia para proteger de manera efectiva las partes móviles y la temperatura del material y la temperatura del material no excede los 250 ° C.
