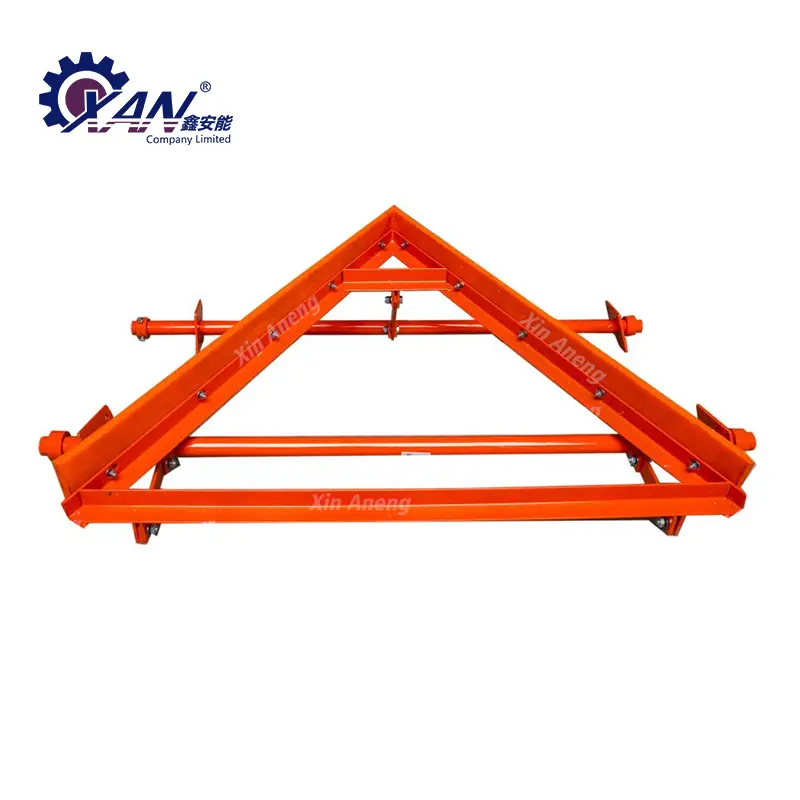

Limpiador de correa de retorno de arado en V

Limpiador de correa de retorno de arado en V

Se utiliza principalmente para limpiar el material adherido a la superficie sin soporte de la cinta transportadora en el tambor de inversión de la cinta transportadora para garantizar la limpieza de la cinta transportadora y evitar que se adhieran grandes trozos de material entre el tambor y la cinta transportadora. y causar daños al equipo. Diseño exclusivo en forma de raspador, el borde frontal del raspador puede raspar rápida y eficazmente los residuos y la humedad de la cinta transportadora. El raspador está hecho de material de poliuretano, que es resistente al desgaste, tiene una larga vida útil y un bajo costo de reposición; Aparejo anticorrosión de alta resistencia La hebilla en espiral puede ajustar la posición horizontal del limpiador de forma precisa, cómoda y rápida, asegurando que el limpiador esté siempre en las mejores condiciones de limpieza.

▲ Tamaño del cabezal de corte: cabezal de corte de poliuretano sin costura con ángulo integrado de 60 grados, altura 120 mm, espesor 20 mm, la longitud de un lado es igual al ancho de banda y el ancho de distribución del material es igual al ancho de la correa;

▲ Base de la cuchilla: la placa de hierro de la base de la cuchilla contiene orificios de desplazamiento, que se pueden ajustar por separado según la forma del cinturón para garantizar un contacto continuo entre la cuchilla del limpiador y el cinturón;

▲ Estructura de soporte: el marco adopta un diseño de pluma de acero redonda de doble equilibrio, que es más estable (el diámetro de la pluma de acero redonda es de 60 mm, con 4 placas laterales rectangulares en ambos extremos, tamaño 150 * 250 mm, altura ajustable). Cuando la correa salta hacia arriba y hacia abajo, las bielas independientes delanteras y traseras pueden ajustar el limpiador hacia arriba y hacia abajo con la fluctuación de la correa, manteniendo el cabezal del limpiador cerca de la correa;

▲ Parámetros del cabezal de corte: el ángulo del cabezal de corte es de 60 °, la altura de la junta sin costura integrada es de 120 mm y el grosor es de 20 mm;

▲ Otros parámetros accesorios: Tres bielas ajustan el ángulo de inclinación según la gravedad de la altura de instalación. Las orejas de elevación de seis piezas tienen esquinas redondeadas para una rotación flexible. Dos brazos redondos de acero con un diámetro de 60 mm. Se fijan cuatro placas laterales de 250x150 mm al bastidor de la cinta transportadora: perforadas o soldadas.

Instalación del limpiador de correa de retorno del arado en V
