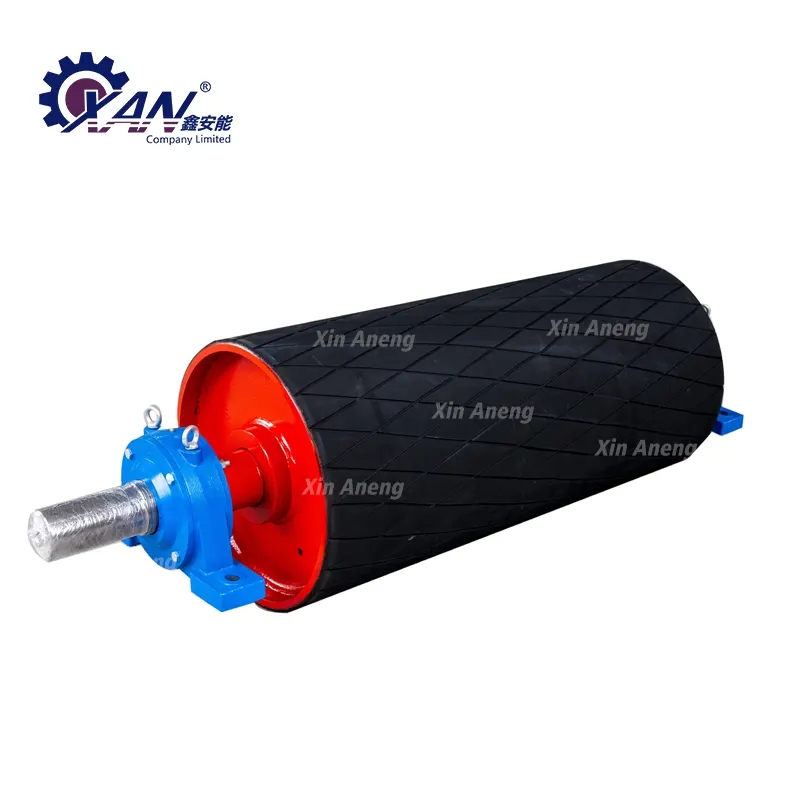

Polea de transmisión

XAN garantiza una garantía mínima de 5 años en todas las poleas motrices estándar. El método de formación de la capa superficial de caucho es el recubrimiento de caucho vulcanizado. El espesor de la capa de caucho superficial de la polea impulsora no debe ser inferior a 16 mm y la dureza de la capa de caucho superficial del rodillo impulsor no debe ser inferior a 70 Shore A.

Enviar Consulta

Descripción del Producto

La tecnología y los materiales de procesamiento y fabricación de la polea motriz de Xin Aneng.

1. El cilindro se suelda mediante soldadura con protección de gas de dióxido de carbono y soldadura por arco sumergido, y todo el cuerpo se recoce en horno para eliminar la tensión. Perforar el orificio interior para asegurar la conexión entre el paso de rueda y el eje.

2. El eje de la polea motriz de Xin Aneng está hecho de acero 45 de alta calidad, que se desbasta y se somete a pruebas de fallas ultrasónicas, luego se apaga y revende, y luego se tornea finamente y se rectifica.

3. Para garantizar la calidad del tambor, todos los tambores deben inspeccionarse completamente y UT debe inspeccionar y archivar la calidad de cada soldadura del tambor. Las soldaduras en la parte inferior deben inspeccionarse coloreando. Si hay algún defecto, se debe eliminar a tiempo mediante ranurado con arco de carbón y luego volver a soldarlo.

4. Para garantizar un funcionamiento sin problemas, el tambor también se sometió a un banco de pruebas de equilibrio estático y las pruebas de equilibrio estático se llevaron a cabo en estricta conformidad con los requisitos estándar. El experimento de equilibrio estático se realiza según el nivel G40.

5. Nuestra empresa utiliza detectores de fallas ultrasónicos para realizar la detección de fallas en la polea motriz de Xin Aneng.

Goma de fundición de polea

1. La superficie de todas las poleas motrices está hecha de caucho fundido prismático. La capa superficial de caucho está formada por una cubierta de caucho vulcanizado. El espesor de la capa de caucho superficial no es inferior a 14 mm y la dureza de la capa de caucho superficial no es inferior a 70 grados Shore.

2.La superficie de la polea motriz es lisa y no está cubierta con pegamento.

3. Se garantiza que la capa adhesiva estará libre de defectos como delaminación y formación de ampollas. Las propiedades físicas y mecánicas del pegamento superior y del pegamento inferior cumplen con las regulaciones pertinentes en GB10595-2017.

Una vez ensamblado el tambor, la tolerancia de desviación radial del círculo exterior deberá cumplir con los requisitos de la siguiente tabla.

Unidad: mm

PoleaD		200～800	1000～1600	1800
Tolerancia de desviación circular radial	Polea sin revestimiento	0.6	1.0	1.5
Tolerancia de desviación circular radial	Polea de revestimiento	1.1	1.5	2.0

Los rodamientos de polea son rodamientos FAG o SKF.

Principales parámetros técnicos del tambor: descentramiento radial del círculo exterior del tambor.

Polea de curvatura trasera

φ≤800mm≤1.05mm

φ>800mm≤1.40mm

Polea de transmisión

φ≤800mm≤1.05mm

φ>800mm≤1.40mm

Especificación de la polea motriz

B	D	A	L	L1	L2	K	M	N	Q	P	H	h	hl	d	b1	ds	Eje rodante 承	rodillo liso 筒	Rodillo de superficie de goma 简
500	500	850	600	1097	505.5	115	70	0	280	340	100	33	60	55	16	27	1312	16300	25
650	500	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	21200	32.6
650	630	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	29600	45.4
800	500	1300	950	1580	738.5	135	90	0	350	410	120	33	76	70	20	27	1316	26200	40.1
800	630	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	36700	56.1
800	800	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	55900	85.5
1000	630	1500	1150	1861	871	175	130	80	380	460	140	33	97	90	24	27	3520	45700	70.1
1000	800	1500	1150	1945	900	215	160	90	440	530	160	53	119	110	32	34	3524	69600	106.8
1000	1000	1500	1150	2020	930	255	170	100	480	570	180	53	140	130	36	34	3528		177.5
1200	630	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	54900	84
1200	800	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	83700	128.1
1200	1000	1750	1400	2270	1055	255	170	100	480	570	180	53	140	130	36	34	3528	-	213
1200	1250	1750	1400	2305	1065	275	180	110	540	630	200	63	161	150	40	34	3532		300
1400	800	2000	1600	2445	1150	215	160	90	440	530	160	63	119	110	32	34	3524	97600	149.2
1400	1000	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	249.25
1400	1250	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	350
1400	1400	2000	1600	2635	1200	335	200	120	590	680	220	63	181	170	40	40	3536	-	470

Nuestra fábrica:

Nuestra empresa cuenta con un sistema integral de garantía de calidad. Antes de que comience la producción, presentaremos un plan integral de garantía de calidad para este proyecto. Este plan incluye procedimientos de garantía de calidad, métodos organizativos, calificaciones del personal involucrado y controles para todas las actividades que afectan la calidad del proyecto, como diseño, adquisición, fabricación, transporte, instalación, puesta en servicio y mantenimiento. Contamos con personal dedicado responsable de las actividades de aseguramiento de la calidad.

Nuestro plan de aseguramiento de la calidad define principalmente los siguientes puntos:

1.Inspección y control de equipos;

2.Control de equipos o materiales adquiridos;

3.Control de materiales;

4.Control de procesos especiales;

5.Supervisión de la construcción en el sitio;

6.Puntos testigo de calidad y horarios.
